低壓電纜中間接頭做法圖解及工藝流程

1.區掉絕緣層，不得損壞導體，三根導線長短錯開，刮凈導體絕緣漆膜，保證接頭不存有油、水喝其他污物。

2.把接頭分為數股（不小于六股）均勻分開，把兩個電纜接頭交叉在一起，交叉長度以兩端線頭與絕緣層對齊為宜。

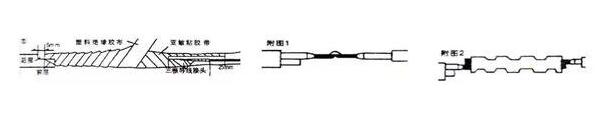

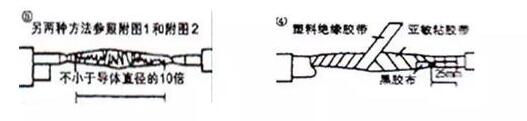

電纜接頭做法圖解

3.把各股緊合一起，從中分出一股向一端纏繞，使各股一次纏繞完畢，另一端以同樣方法進行，用手鉗把接頭纏緊，有條件時把接頭掛錫，使效果更佳。

4.先用不同塑料絕緣膠帶對纏繞部分包扎兩層，包扎要緊，亞敏粘膠帶（黑色）包扎三層，每包扎一層用手?jǐn)D壓一次，保證包扎質量，最后用塑料絕緣膠帶包扎兩層即可。

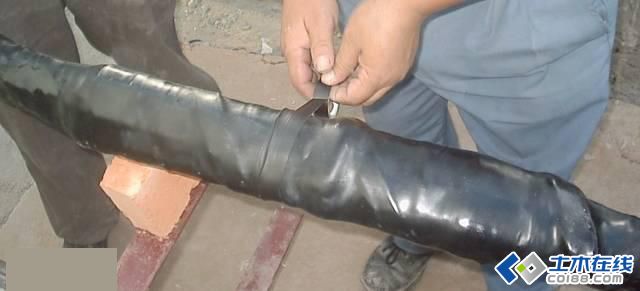

5.先調整好小接頭，用高壓自粘帶包扎5層，（不得嫂魚四層），并要包住電纜護套部分25mm以上，用塑料絕緣膠帶包扎三層，兩端超過前一層5mm以上，最好用50mm寬，長度適當?shù)淖孕熊噧?nèi)胎，銼凈兩面，涂上膠水，在接頭外面纏繞一層，起保護作用，在包扎第一層黑膠布時，不得讓銅絲頭漏出或扎透膠布。

6.采用電弧焊接頭或者套管冷壓接頭方法效果更佳。

電纜接頭做法圖解

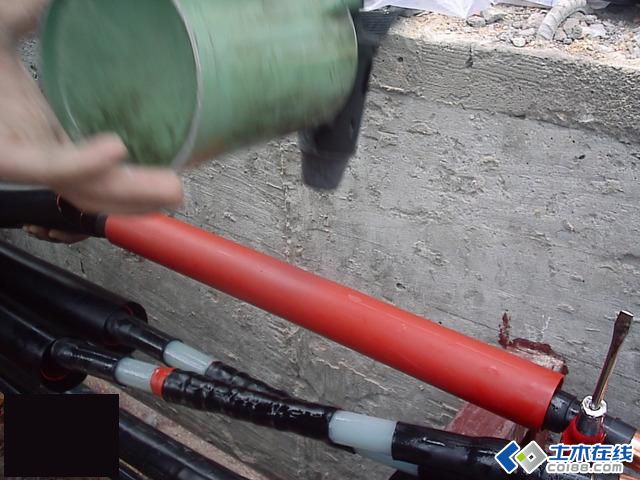

7.中間接頭兩端距離外部護套50-70mm處用高壓自粘帶纏繞電纜，高壓自粘帶厚度約10-15mm，外部用青稞紙或硬質紙質（外部帶塑料膜）廣告卷紙成圓筒狀，并在兩端纏繞高壓自粘帶處用尼龍?jiān)鷰гM(jìn)，在用壁紙刀割開一個小口，將A、B兩桶冷補膠拌勻倒入中間接頭中，完全充滿。
8.冷卻10小時后，拆除外部的圓筒。
備注：在特殊環境下（例如濕度很大的環境）可使用抵押電纜接線盒，防潮、防水效果更好。

低壓電纜終端接頭做法圖解及工藝流程

1.根據電纜與設備連接的具體尺寸，量電纜并做好標記。鋸掉多余電纜，根據電纜頭型號尺寸要求，剝除外護套。
2.從芯線端頭量出長度為線鼻子（套筒線鼻子或者開口線鼻子）的深度，另加5mm剝?nèi)ル娎|芯線絕緣，并在芯線上涂上電力復合脂，線鼻子選取要根據電纜的工作電流選取相應的線鼻子。
3.將芯線插入接線鼻子內，用壓線鉗子壓緊接線鼻子，壓接應在兩道以上。
4.根據不同的相位，使用黃、綠、紅、淡藍四色塑料袋分別包纏電纜各芯線至接線鼻子的壓接部位。
5.將做好終端接頭的電纜，固定在預先做好的電纜頭支架上，并將芯線分開。根據接線端子的型號選用螺栓，將電纜接線端子壓接在設備上，注意應使螺栓由上向下或從內向外穿，平墊和彈簧墊應安裝齊全。

高壓電纜中間接頭做法圖解及工藝流程

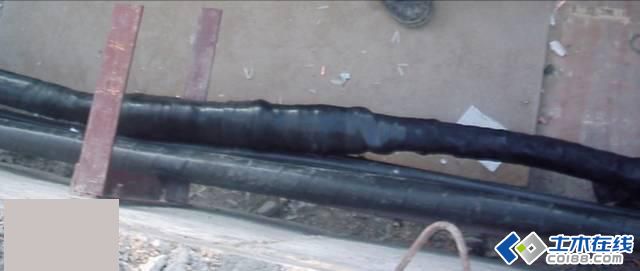

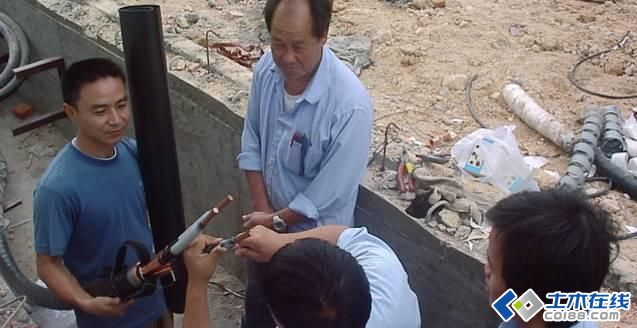

1、切割電纜本次接頭制作選用JSY10/3.2 70-120mm熱縮套件切割電纜。將待接頭的兩段電纜自斷口處交疊，交疊長度為200~300mm；量取交疊長度的中心線并作記號，同時將黑色填充保留后翻，不要割斷。圖片1.jpg

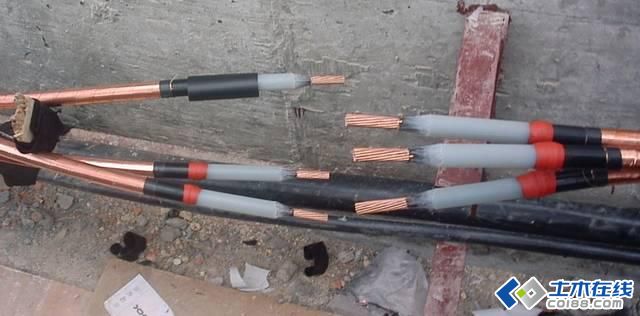

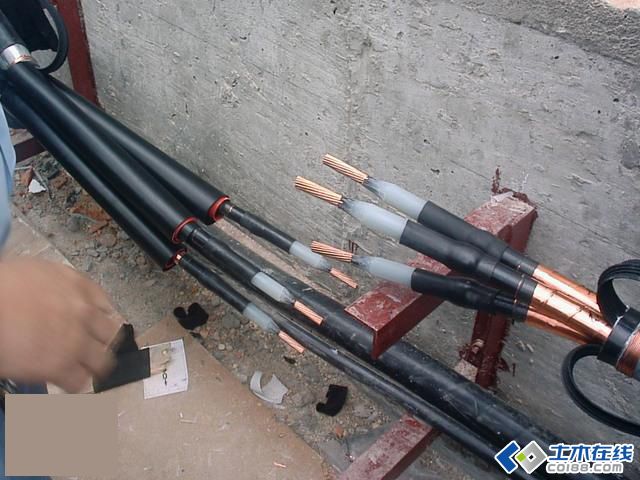

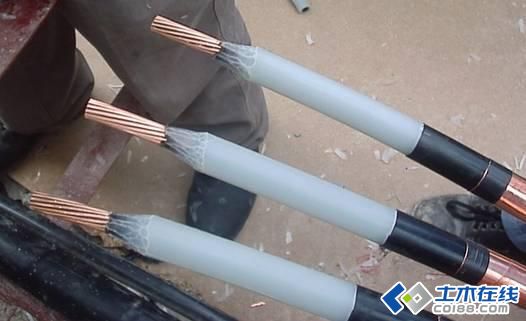

2、芯線處理熱縮套件為浙江紅光金具電器有限公司的JSY10/3.2 70-120mm）將熱縮套件中一長一短兩根直徑最大的黑色塑料管分別套入兩段電纜，然后處理線芯圖片2.jpg

3、鉛筆頭特寫鉛筆頭處理用來分散電場分布應力。

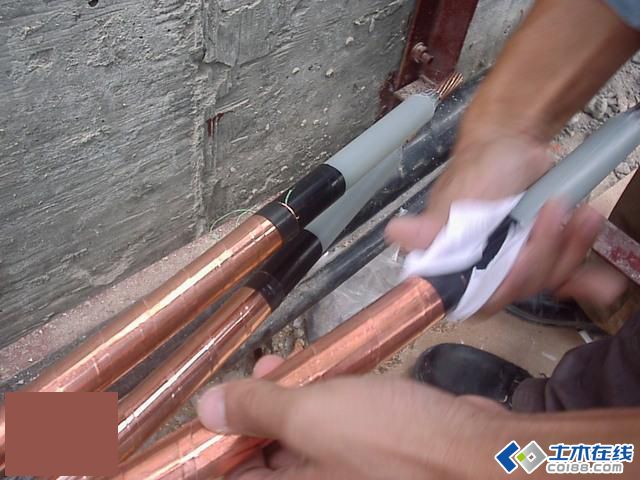

4、清潔半導層用附帶的清洗劑清潔芯線（注意整個過程操作者要保持手的干凈）

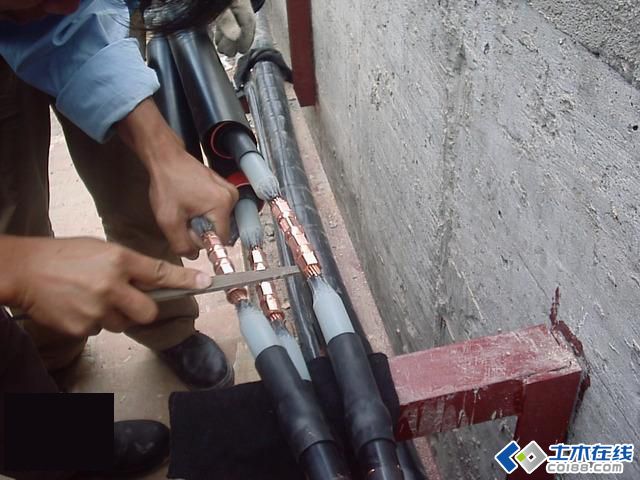

5、包纏應力控制管應力疏散膠并套入應力控制管（圖中黑色短管）

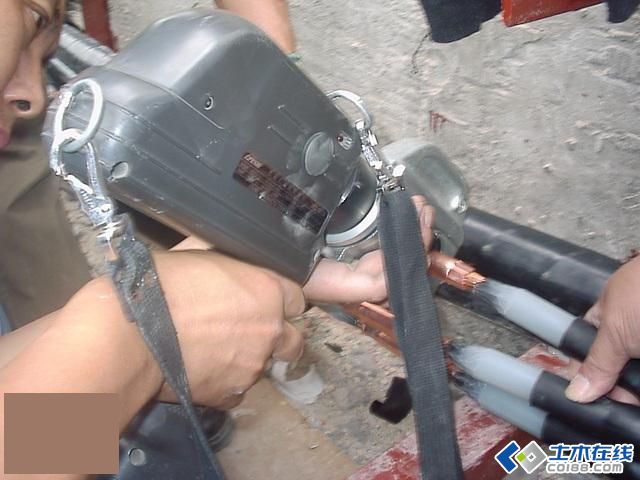

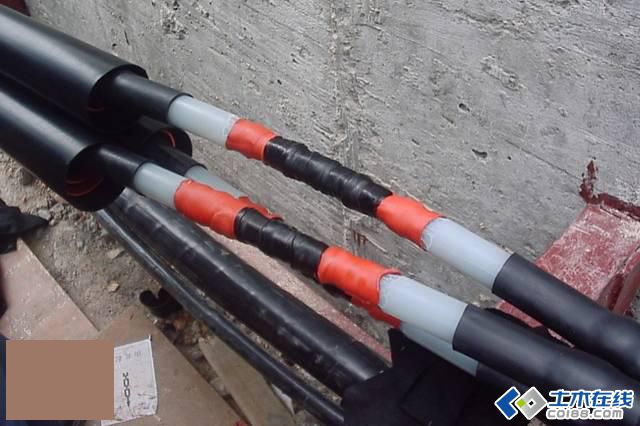

6、烘烤應力控制管右側為烘好的應力管

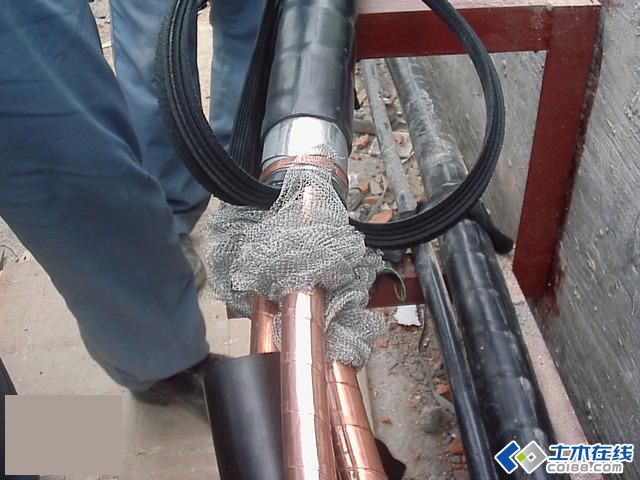

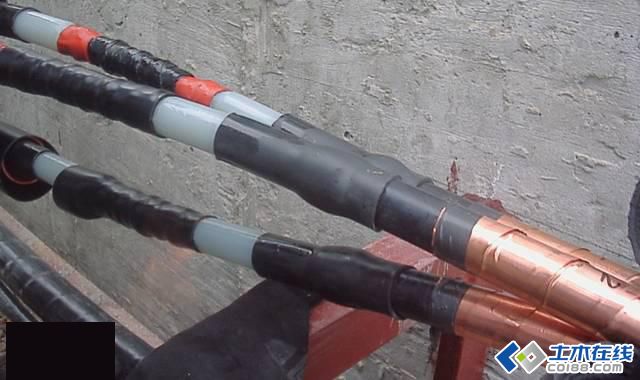

7、在長端尾部套入屏蔽銅網

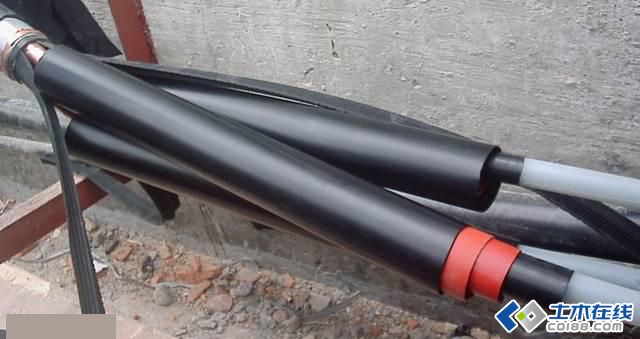

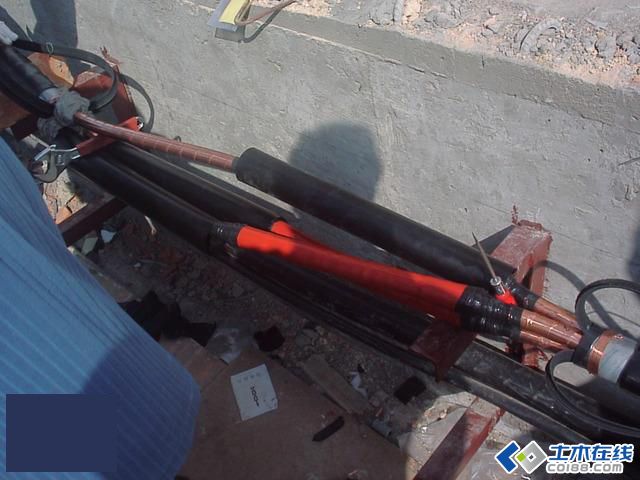

8、依次套入絕緣材料在長端依次套入絕緣材料，短端套入內半導電管；在長端按圖所示，依次套入（1，內層紅色內絕緣管）、（2，中間紅色外絕緣管）、（3，外層黑色外半導電管）；在短端套入黑色內半導電管圖片8.jpg
